برخی از مطالب جزوه

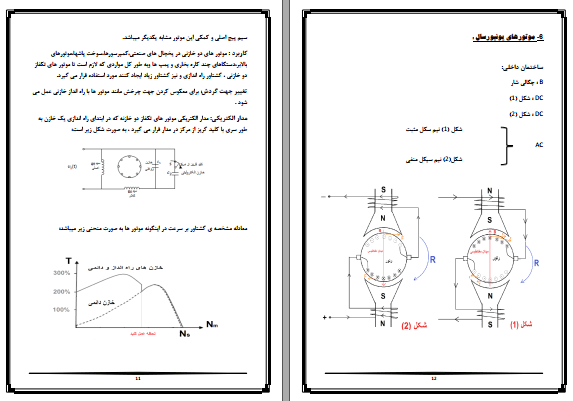

موتورهای یونیورسال :

موتور یونیورسال موتوری می باشد که ممكن است با جریان مستقیم و یا با جریان متناوب تغذیه
شود و سرعت و خروجی یكسان داشته باشد،اصولاًساختمان این موتورها مانند ساختمان موتورهای سری DC می باشند.اصولاً این موتورها بخاطر سرعت زیاد خود،به ازای هر کیلوگرم وزن قدرتی بیشتر از سایر موتورهای جریان متناوب ACدارد و مشخصه های آن هم در جریان AC و هم در جریان DC مانند موتور سری می باشد.سرعت بی باری آن زیاد و در حدود 20000       rpmاست.به همین دلیل آرمیچر آن به گونه ای طراحی می شود که در چنین سرعتهایی آسسب نبیند.

کاربرد موتورهای یونیورسال :

موتورهای یونیورسال در جاروبرقی که سرعت موتور بار یكسان است و
در جائیكه سرعت موتور بوسیله چرخ دنده ها کاهش می یابد مانند مخلوط کن،چرخ گوشت،چرخ
خیاطی و غیره مورد استفاده قرار می گیرد.

ساختمان موتورهای یونیورسال :

موتورهای یونیورسال به دو صورت ساخته موشوند:
الف ) نوع قطب متمرکز یا جبران نشده
ب ) نوع میدان گسترده یا جبران شده

سنكروها یا سنیكروها:

سنكرو ها یک وسیله الكترومغناطیسی AC بوده و قادر است جابه جایی مكانیكی را به شكل
سیگنال الكتریكی مبدل سازد.سنكرودر سیستم های منترل برای انتقال موقییت و وضعیت محور و
همچنین باری تثبیت سنكرونیزم (همزمان سازی) بین دو یا چند محور بكار میرود . انواع مختلفی از
سنكرون ها و کاربرد های از آن وجود دارد که سه نوع از آن به صورت زیر معرفی می شود.
– 1سنكرو فرستنده که با علامت اختصاری 𝑋𝐶 آنرا مشخص می سازیم.
– 2سنكرو گیرنده که با علامت اختصاری 𝐶R آنرا مشخص می سازیم.
– 3سنكرو تبدیل کننده یا سنكرو ترانسفورماتوری که با علامت CT ان یاد می شود.
– 4سنكرو دیفرانسیلی یا تفاضلی C

موتورهای تكفاز دوخازنه:

دراین موتورها از دوخارن الكترولیتی و روغنی استفاده شده است، بدین صورت که در موقع راه
اندازی خازن الكترولیتی در %75 دور نامی موتور توسط رله مغناطیسی یا کلید گریز از مرکز از مدار
خارج می شود و سیم پیچ کمكی با خازن دائم کار با سیم پیچ اصلی در مدار باقی می ماند.ظرفیت
خازن الكترولیتی معمولا چند برابر ظرفیت خازن روغنی می باشد
