دانلود جزوه کامل نقشه کشی صنعتی 1

در این پست جزوه کامل نقشه کشی صنعتی 1 را می توانید از طریق گزینه افزودن به سبد خرید دانلود نمایید.

نقشه کشی صنعتی 1

این جزوه به صورت پاورپوینت تبدیل شده به پی دی اف است . این جزوه درس نقشه کشی صنعتی 1 می باشد که به طور بسیار کامل به ارائه مباحث مطرح در این واحد درسی پرداخته است . درس نقشه کشی از مهمترین دروس پایه رشته مهندسی مکانیک و مهندسی عمران و … می باشد. این جزوه در 611 اسلاید و در ۱۲ فصل اصول نقشه کشی و نقشه خوانی را از اصول اولیه تا مفاهیم نقشه کشی به صورت طبقه بندی شده آموزش می دهد و امیدواریم در جهت کمک به شما عزیزان مورد استفاده قرار بگیرد.



سرفصل های نقشه کشی صنعتی 1

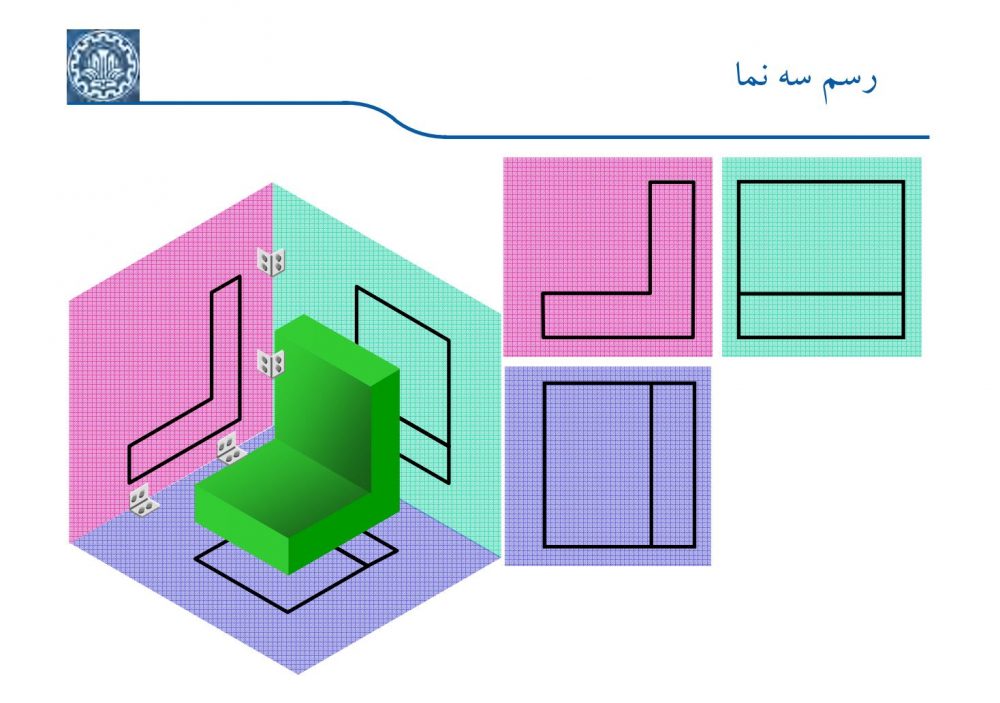

  • تعریف نقشه، چگونگی ایجاد تصویر، انواع تصویر، رسم سه تصویر

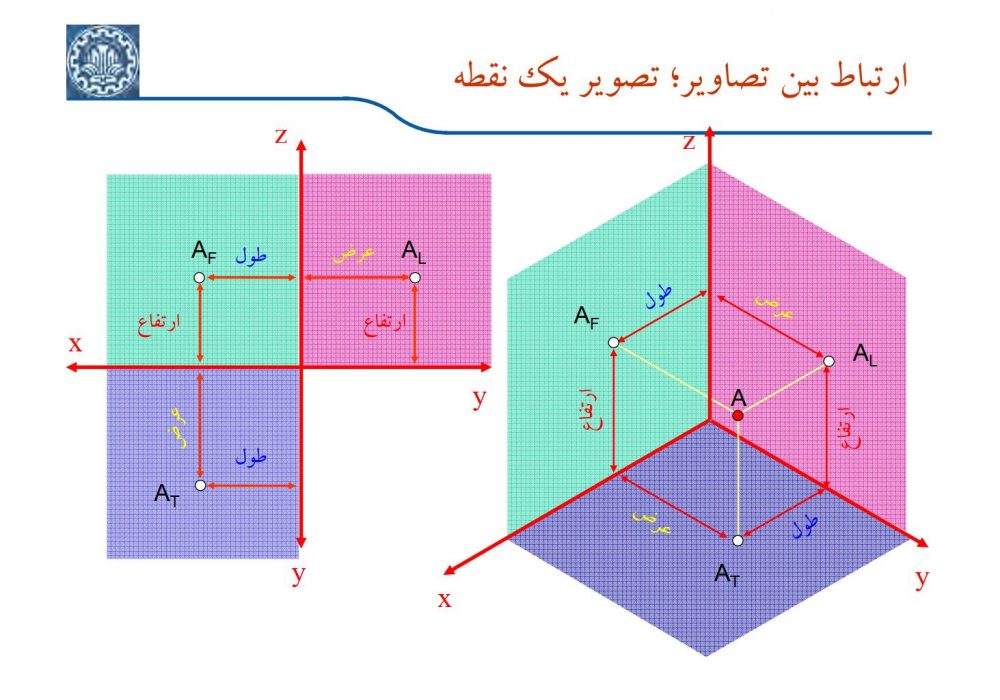

  • اصل ارتباط بین تصاویر و کاربرد آن، رسم شش تصویر
  • اصول کلی نقشه خوانی، مجهول یابی برای پروش قدرت تجسم
  • روش های آنالیز سطح و حجم در شناخت و تجسم از روی تصاویر موجود
  • انواع تصاویر مجسم؛ تصاویر مجسم ایزومتریک قائم، دیمتریک قائم، ایزومتریک مایل و دیمتریک مایل
  • طريقه ترسیم تصاویر مجسم به روش جعبه ای و به روش محوری
  • رسم تصاویر دایره ها در تصاویر مجسم

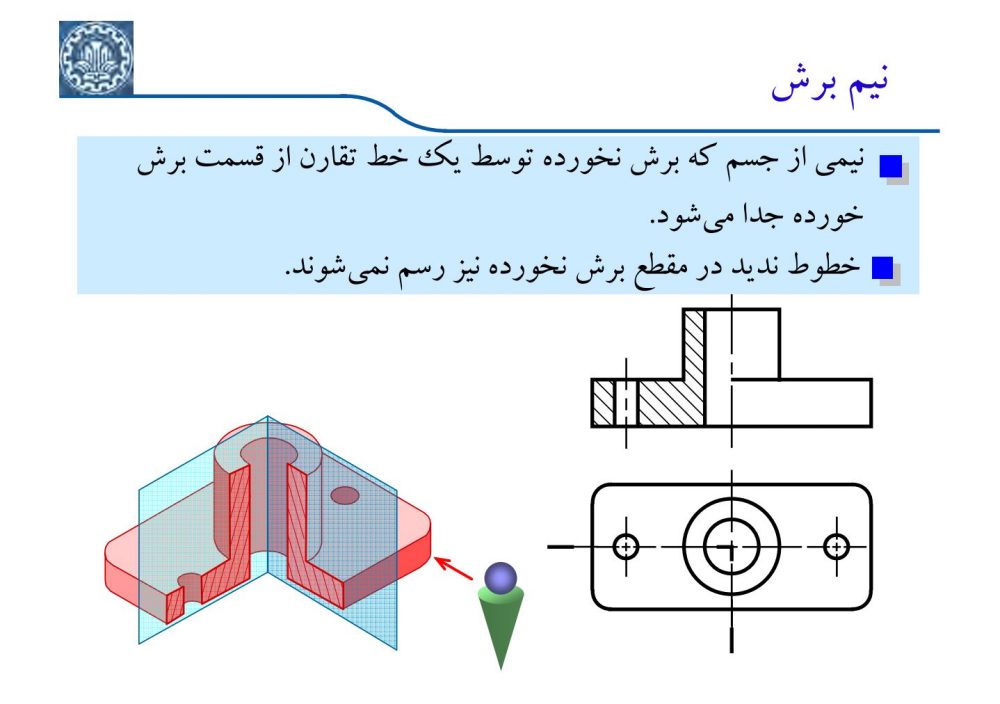

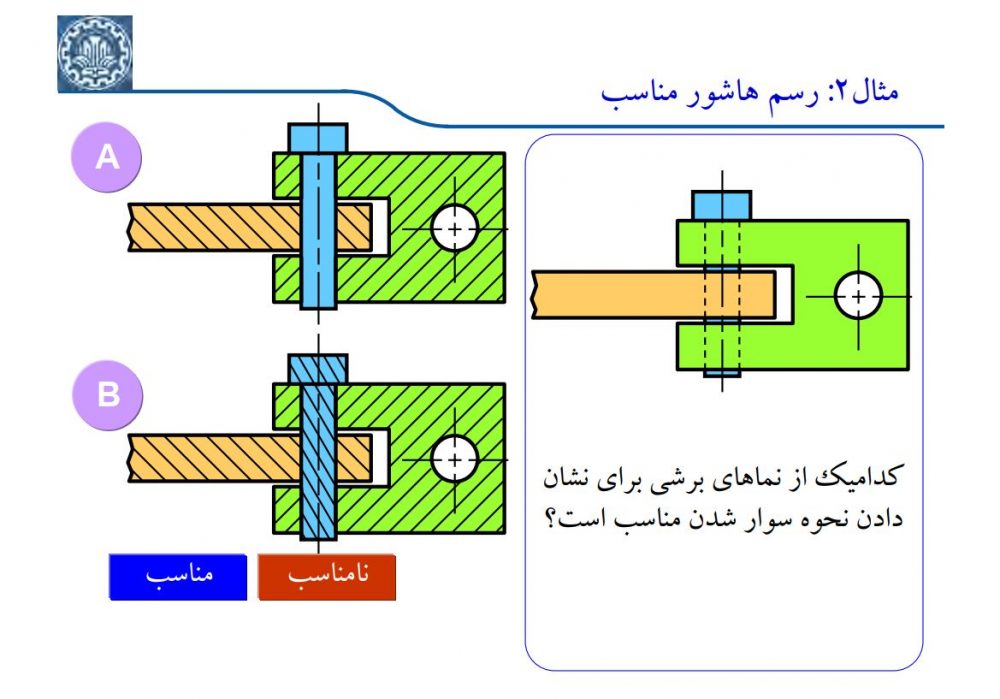

  • برش و انواع آن (برش ساده، برش شکسته، برش شعاعی، نیم برش)،اصول برش و قواعد هاشور
  • آشنایی با برش های دیگر ( برش موضعی، برش گردشی، برش ،گردشی جابجا، برش های خاص)، استثنائات برش
  • آشنایی کلی با نقشه های کارگاهی و مرکب (مونتاژ)

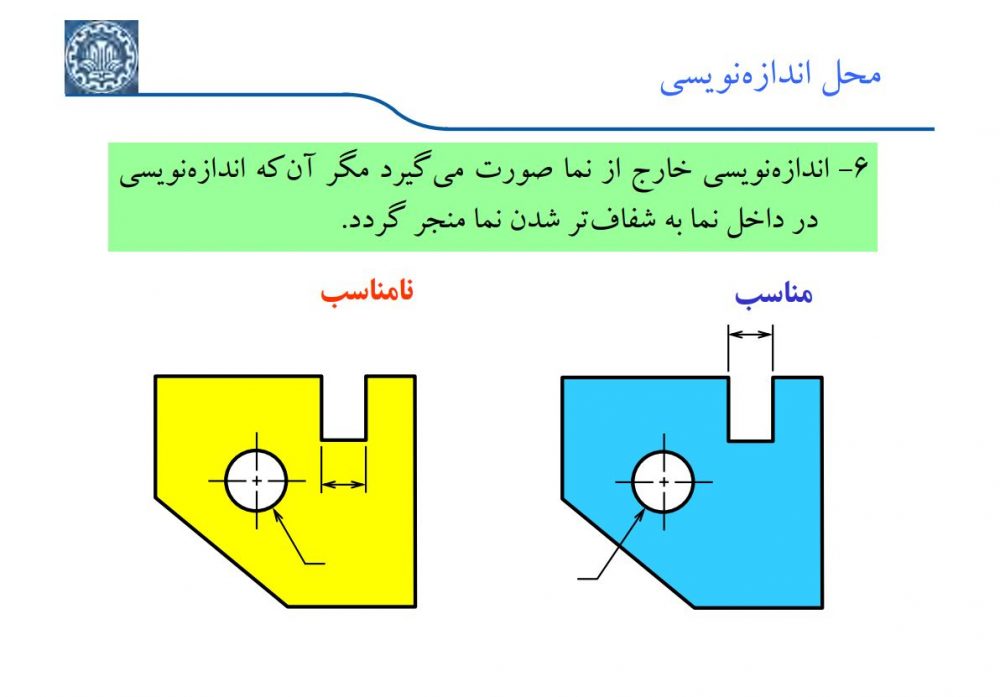

  • اندازه نویسی نقشه های کارگاهی و نقشه های مرکب
  • آشنایی کلی با تولرانس ها و انطباقات در نقشه های مرکب





توصیه مدیر سایت: اگر دانشجو هستی و درس نقشه کشی صنعتی ضعیف هستی به هیچ وجه این جزوه را از دست ندهید تا این درس را با نمره ی بالا پاس کنید.





در انتها نظر را خود را درباره جزوه نقشه کشی صنعتی 1 با ما در میان بگذارید.
